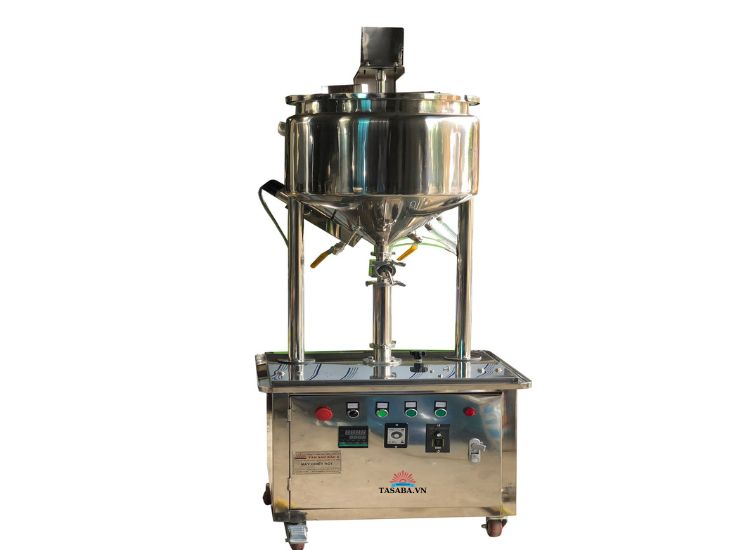

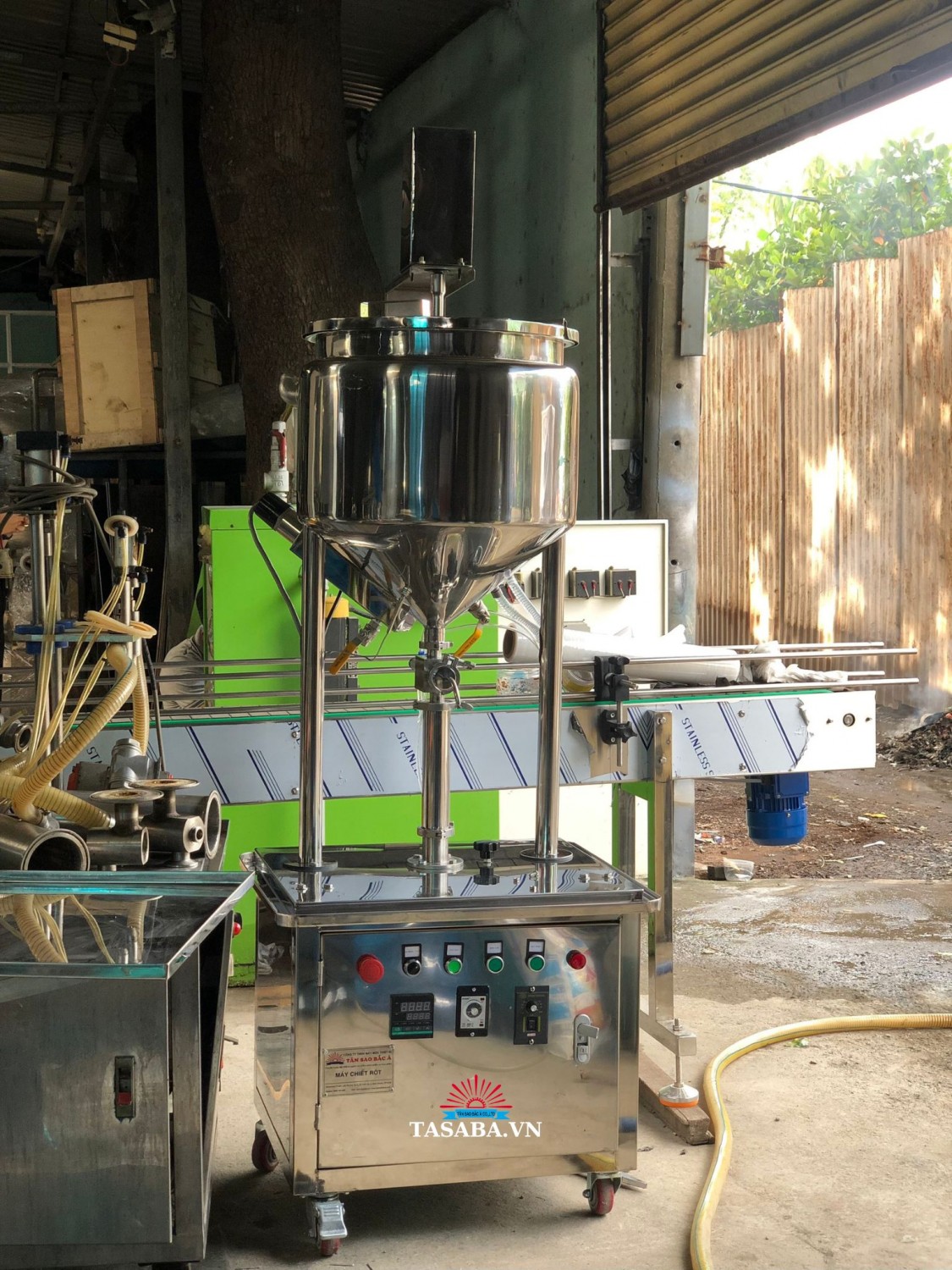

MÁY CHIẾT RÓT 1 VÒI BƠM PISTON

Máy chiết rót bơm piston được sử dụng rộng rãi trong sản xuất mỹ phẩm, thực phẩm, hóa chất từ dạng lỏng đến dạng sệt. Máy được thiết kế dễ dàng vận hàng, dễ dàng sử dụng phù hợp cho các cơ sở kinh doanh từ nhỏ lẻ đến quy mô lớn.



1. Máy chiết rót bơm piston- Thông số kỹ thuật máy chiết rót 1 vòi



THÔNG SỐ KỸ THUẬT  Tên Hàng                                         MÁY CHIẾT RÓT PISTON                      Kiểu máy                                          kiểu tích hợp máy chiết và băng tải Kiểu định lượng                               Piston Số đầu chiết                                    1 vòi, 2 vòi, 4 vòi, 6 vòi, 8 vòi Phạm vi chiết rót                             100 - 1000ml ( Mặc định theo máy ) Phạm vi tùy chọn                             5 -500ml Tốc độ chiết rót                               15 - 30 Chai/Phút (Tùy dung tích ) Nguyên liệu chiết                            Chất lỏng và sệt Bồn chứa liệu                                  80L  Băng tải                                          Có hoặc không Điện áp                                           220V, 50-60Hz Tiêu thụ điện năng                          400W Áp suất khí nén                               0.4 - 0.6Mpa Kích thước máy                              (D)1120 x (R)640 x (C)830mm Trọng lượng                                    100kg Bảo hành                                        12 tháng



2. Cấu tạo máy chiết rót piston Tân Sao Bắc Á chế tạo

• Phễu chứa: được làm từ inox 304 an toàn để chứa nguyên liệu, có kích thước đa dạng từ 50-100L tùy vào yêu cầu của quý khách.

• Piston: chức năng chính là tạo lực hút nguyên liệu từ phễu cấp liệu vào xi lanh

• Xilanh chứa nguyên liệu do piston cấp vào, tại đây nguyên liệu sẽ được cấp đầy.

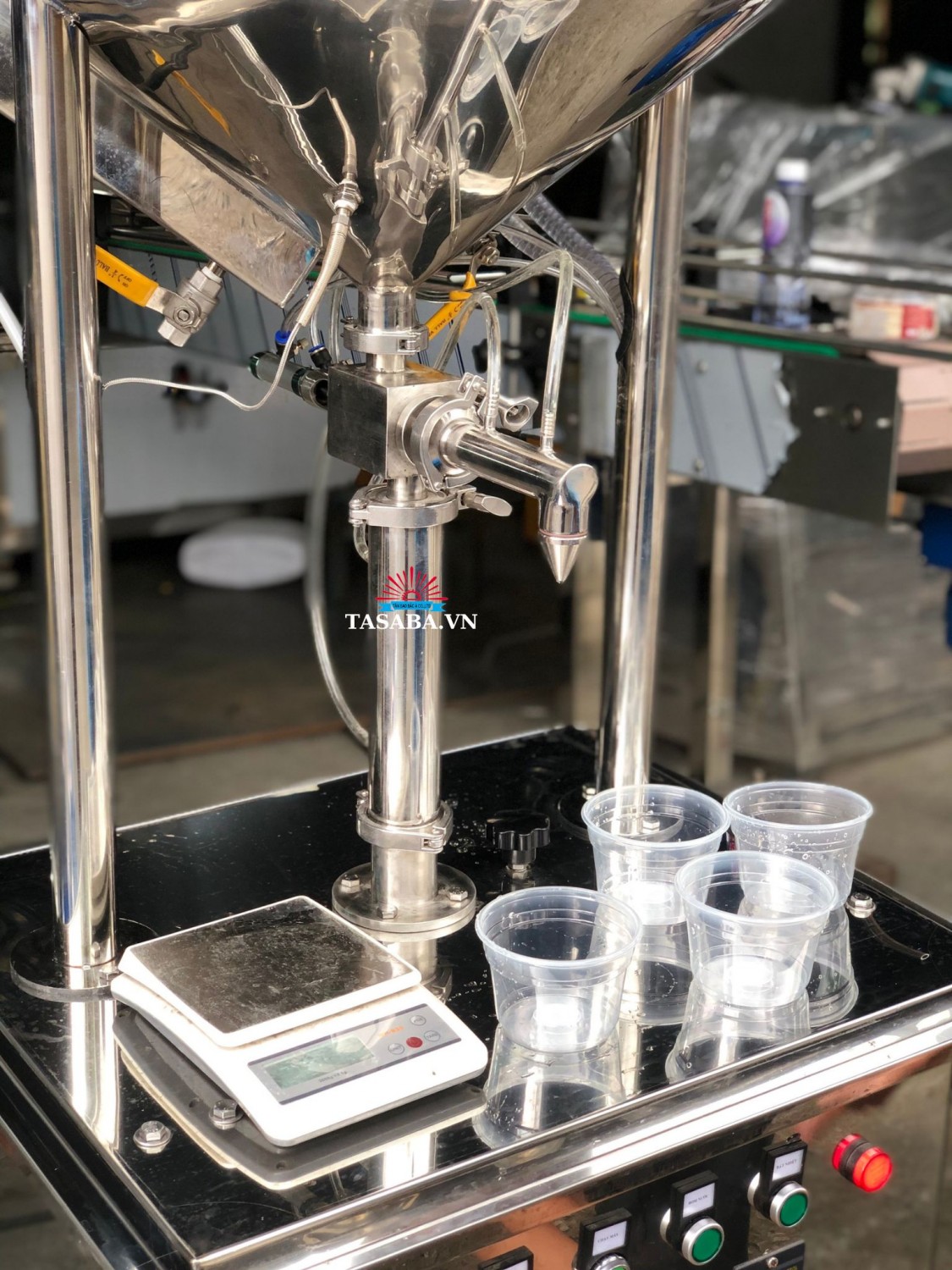

• Vòi chiết rót: được thiết kế linh hoạt to, nhỏ tùy vào kích thước của chai, lọ, được chế tạo từ inox 304 chống ăn mòn, chống rỉ sét.



3. Đặc điểm của máy chiết rót piston

• Lưu lượng chiết rót sẽ giữ nguyên thể tích từ lúc hút nguyên liệu sang chu trình đẩy nguyên liệu ra ngoài. Do đó, khối lượng nguyên liệu được hút vào bao nhiêu sẽ đi ra bao nhiêu. Đây là điều quan trọng khi sử dụng máy chiết rót để sản xuất mỹ phẩm, thực phẩm.

• Toàn bộ các bộ phận được thiết kế từ inox 304 an toàn và chắc chắn, không gỉ sét, chống ôxy hóa đạt chuẩn sản xuất

• Máy được kỹ sư Tân Sao Bắc Á lập trình PLC hiển thị trên màn hình cảm ứng LCD hiện đại, dễ sử dụng, 100% tiếng Việt.

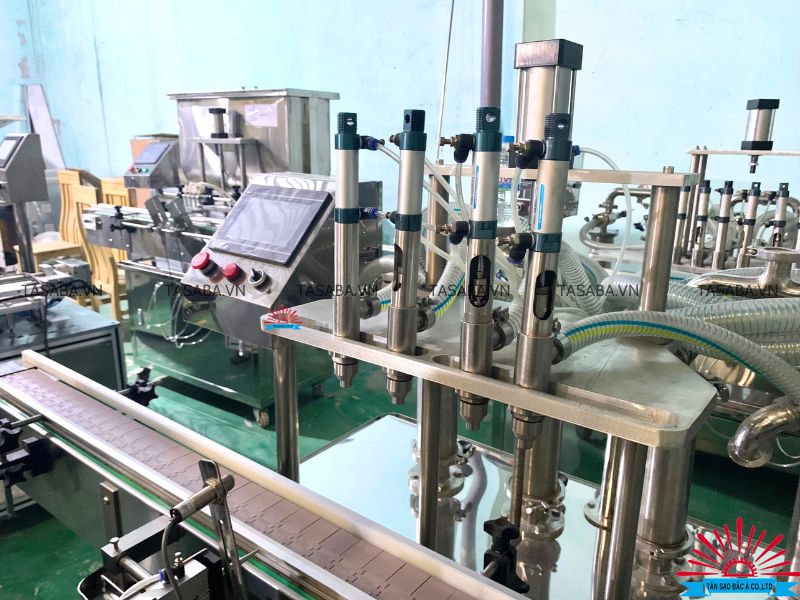

• Số vòi chiết đa dạng từ 2,4,6,8,10,12 vòi tùy theo nhu cầu sử dụng để phù hợp với từng kiểu dáng và kích thước chai, lọ.

• Máy chiết rót bằng nguyên lí piston-xilanh, được dẫn động bởi động cơ servo có thể chiết rót các sản phẩm từ lỏng đến sệt.

• Được trang bị băng tải thao tác có thể điều chỉnh tốc độ di chuyển.

• Vòi chiết rót kiểu nâng hạ đến đáy chai rồi rút lên cho đến khi đầy chai, không gây tràn nguyên liệu ra ngoài trong quá trình chiết.

• Phạm vi chiết rót linh hoạt từ 200ml-1000ml tùy vào yêu cầu sản xuất.

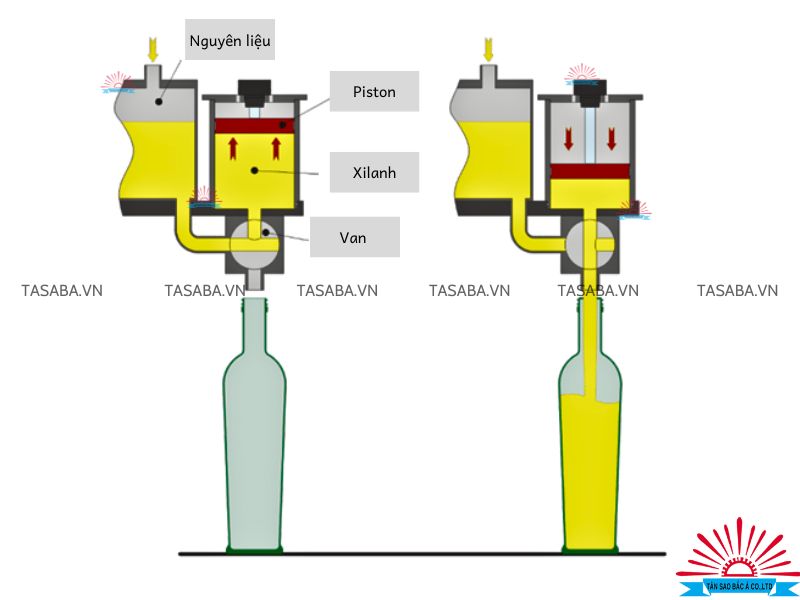

4. Nguyên lý vận hành máy chiết rót piston

Giai đoạn 1: Đổ nguyên liệu vào xilanh

•  Van( nằm giữa vòi phun và phễu): khi máy hoạt động van này sẽ mở ra để nguyên liệu từ phễu chảy vào xilanh. Khi nhấn nút “ON” thì piston sẽ hút nguyên liệu từ phễu cấp liệu vào để lắp đầy xilanh.

Giai đoạn 2: Tiến hành chiết nguyên liệu vào chai

• Khi piston rút đến điểm đã cài đặt trước thì van 3 ngã sẽ quay để cho phép nguyên liệu chảy đến vòi phun.

• Đến đây piston sẽ đẩy nguyên liệu đã hút trước đó ra vòi chiết ra các chai lọ.

• Máy chiết rót piston có độ chính xác cao do kích thước của xilanh không thay đổi. Nếu như cần chiết rót có dung tích lớn hay nhỏ chỉ cần thay đổi piston, xilanh càng lớn sẽ chứa được nhiều nguyên liệu hơn và ngược lại.






Lưu ý vận hành máy chiết rót

+ Piston và xilanh của máy có nhiều kích cỡ khác nhau, xilanh càng lớn sẽ chứa được nhiều nguyên liệu hơn. Hành trình di chuyển của piston và đường kính của xilanh sẽ quyết định thể tích nạp đầy của máy.

+ Điều chỉnh thể tích chiết rót bằng cách cài đặt chiều dài hành trình của piston. Điều chỉnh tốc độ chiết rót dễ dàng.

Video vận hành máy chiết rót 1 vòi bơm piston
